白云石是caco3和mgco3的复盐，化学组成camg[co3]2，其中mgo为21.7%，cao为30.4%，c02为47.9%。比重为2.85，硬度3.5~4.0。纯净的白云石呈乳白色，但自然存在的白云石常含有不同的杂质而呈现乳白色、深灰色、浅灰色等。白云石、石灰石和菱镁矿常常共生。

白云岩选矿工艺流程

化学成分符合要求的矿石通常采用破碎一洗矿一筛分原则流程，按不同用途生产出相应粒级的产品。例如中国南京白云石矿，采出的矿石中mgo含量在20%以上，sio2基本低于2%，达到行业标准的特级和一级品指标，且因矿石纯净而不需设洗矿作业。

1、原矿经颚式破碎机粗碎，棒条筛预先筛分，其筛上产品又经圆锥破碎机中碎后进行第一次筛分，将矿石分成～20mm、-50+20mm、+50mm三个级别。

2、-50+20mm和+50mm两级别合并后，进行第二次筛分，获得10～30mm、25～50mm、40～80mm三个级别的产品。

波肖门尾图库3、第一次筛分的-20mm粒级经第三次筛分，获0～5mm、5～13mm、l0～20mm三个级别的产品。

上述6种产品中，50～25mm、30～10mm两个级别的产品作冶炼用白云石;0～5mm粒级产品用于烧结;80～40mm粒级产品供给特殊需要的用户;其他级别产品作建筑石料。

白云石选矿提纯方法

波肖门尾图库白云石除常与方解石共生外,菱镁矿亦是常见的共生矿物，此外还有云母、石英、滑石、含铁矿物等杂质。杂质的存在会降低烧结白云石的质量，尤其对制品的高温性能影响更大，因而直接导致炉衬寿命的降低。因此，必须对原料杂质含量严格控制、注意在运输、贮存过程中减少泥砂和粉尘的污染，采用选矿、水洗等措施，提高原料的纯度。

目前，国内外有一种倾向是，白云岩原料便宜，品位较高，只要通过手选、水洗、磁选脱铁，其质量即可满足要求。所以，很少对其进行专门的选矿提纯研究。

辽宁镁矿公司青山怀镁矿的天然白云石储量丰富，钙含量高，是生产各种不同钙含量天然镁白云石砂的极好原料。但是，由于矿石中杂质含量较高，一直未能利用。因此，国内所需镁白云石砂主要靠人工合成生产。

为了充分利用这一矿产资源，武汉钢铁学院成单了冶金部矿山司下达的任务，要求mgo+cao≥98%，杂质含量含量<2%。 为此，选取了两种不同钙含量的白云石矿样进行降硅和除铁的试验研究。

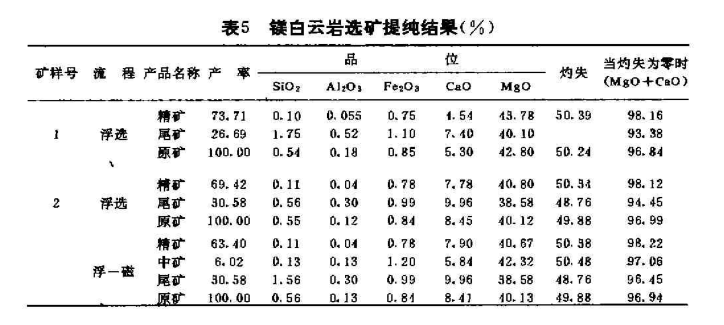

试验采用两种流程，即单一的浮选流程和浮选一磁选联合流程。试验结果如下图所示。

白云石浮选流程：浮选进料在 ph 10.0 下用脂肪酸调节，然后磷灰石和白云石在 ph 8 下浮选。浮选部分在 ph 值小于 4.0 时重新调节选定的时间间隔。添加补充水后，在ph 4.0或以下进行白云石浮选。由于脂肪酸捕收剂在低 ph 值范围内起泡特性差，因此在 ph 值 4.0 或更低的浮选过程中须添加起泡剂。对白云石浮选后不溶物含量高(>10%)的样品进行酸洗，然后用胺进行更清洁的浮选。

试验结果表明,对两种白云石矿样采用两种流程所得精矿均达到了(m80+cao)≥98%的指标，并且工艺简单合理。
